Si vous avez déjà travaillé dans une usine pharmaceutique, une salle blanche de semi-conducteurs, une pharmacie hospitalière, un laboratoire de biosécurité ou même une installation de production alimentaire haut de gamme, vous avez presque certainement utilisé ou dépassé une boîte de passage. Pour les non-initiés, cela ressemble à une armoire en acier inoxydable encastrée dans un mur avec deux portes verrouillées. Pour les personnes qui en dépendent quotidiennement, il s’agit d’un dispositif essentiel de contrôle de la contamination qui maintient les environnements propres tout en permettant aux matériaux d’entrer et de sortir.
Comment transférer des objets entre deux mondes – l’un stérile, l’autre non – sans jamais laisser ces mondes se toucher ?
C'est le miracle silencieux et quotidien réalisé par un modeste boîtier en acier inoxydable intégré au mur, et la raison pour laquelle vous êtes sur le point de découvrir pourquoi l'humble boîtier de passage est l'un des équipements les plus importants dans les environnements contrôlés modernes.

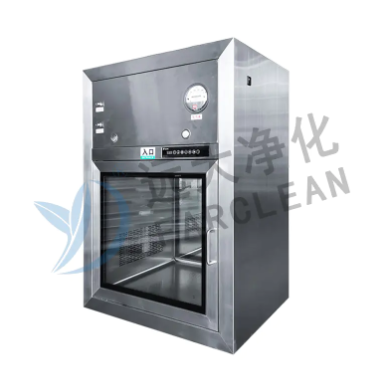

Qu'est-ce qu'un Boîte de passage ?
Une boîte de passage est une chambre scellée à double porte construite à travers un mur qui sépare deux zones de niveaux de propreté, de régimes de pression ou de niveaux de danger différents.
Il se compose de :
- Une porte ouvrant sur le côté supérieur
- Une porte ouvrant sur le côté inférieur ou inférieur
- Un système de verrouillage fiable qui garantit que les deux portes ne pourront jamais être ouvertes simultanément
- Une fenêtre de visualisation transparente et des étagères internes
- Fonctionnalités optionnelles telles que la filtration HEPA/ULPA, les lampes UV-C ou la décontamination au peroxyde d'hydrogène
Le seul objectif : permettre un transfert sûr et contrôlé des matériaux tout en maintenant l’intégrité des cascades de pression atmosphérique, du nombre de particules et des barrières de biosécurité/confinement.
Pourquoi les boîtes de passage existent-elles
Le problème fondamental qu’ils résolvent est simple : vous disposez d’un espace très propre et vous devez transférer des objets ou éliminer des déchets sans compromettre la propreté ou le niveau de biosécurité de cet espace.
Ouvrir une porte normale entre un couloir sale et une salle blanche détruirait immédiatement la cascade de pression et permettrait à des milliers de particules et de microbes de s'y précipiter. Une salle d'habillage est utile, mais même le personnel en tenue complète reste la plus grande source de contamination. La boîte de passage est une solution mécanique qui permet aux matériaux de se déplacer tandis que les personnes restent sur leurs côtés respectifs.
Comment fonctionne le système de verrouillage
La majorité des boîtiers de passage utilisent un verrouillage purement mécanique : pas d'électricité, pas de logiciel, taux de panne pratiquement nul pendant des décennies de fonctionnement 24h/24 et 7j/7.
Lorsqu'une porte est ouverte, un drapeau en acier ou un culbuteur bloque physiquement le loquet opposé. Ce n'est que lorsque la première porte est complètement fermée et verrouillée que le verrouillage libère la deuxième porte. Des verrouillages électromagnétiques, pneumatiques et intelligents sont disponibles pour des applications spécialisées, mais la mécanique reste la référence pour les installations BPF.
Matériaux et finitions répondant aux attentes réglementaires
- Acier inoxydable 316L – obligatoire pour les agents sporicides agressifs et les médicaments puissants/dangereux
- Acier inoxydable 304 – adapté à une utilisation pharmaceutique standard et en pharmacie hospitalière
- Surfaces intérieures électropolies – nettoyage plus facile et adhérence réduite des particules
- Options sécurisées ESD et revêtement en poudre pour l'électronique et les zones non BPF
Principales applications
- Salles blanches pharmaceutiques et biotechnologiques (lignes de remplissage, traitement aseptique)
- Fabrication de microélectronique et de semi-conducteurs
- Pharmacies de préparation stérile hospitalières
- Laboratoires de nanotechnologie
- Vivariums et animaleries
- Laboratoires de niveaux de biosécurité 2, 3 et 4
- Installations nucléaires (passages de boîte à gants)
- Production alimentaire et cosmétique sous confinement élevé
- Laboratoires médico-légaux
- Zones d’assemblage propres pour l’aérospatiale
Types de boîtes de passage
A. Par type de verrouillage
- Verrouillage mécanique
- Verrouillage électromagnétique
- Verrouillage pneumatique
B. Par flux d'air et filtration
- Passif (pas de ventilateur ni de filtre – repose sur la cascade de pression ambiante)
- Actif / Alimenté par ventilateur avec filtration HEPA ou ULPA à l'alimentation et/ou à l'échappement
- Passages à flux laminaire (LAF vertical ou horizontal à l'intérieur de la chambre)
- Passages de bio-décontamination (systèmes intégrés H₂O₂ ou UV-C)
C. Configuration par porte
- Standard à deux portes (le plus courant)
- Passages pour chariots (au niveau du sol, suffisamment grands pour des chariots ou des palettes)
- Style au sol ou « tunnel » pour équipement lourd
- Passages coupe-feu (indice de 1 à 3 heures)
- Double paroi avec espace interstitiel pour gaz de stérilisation
D. Par matériau
- Inox 304 ou 316L (norme pharmaceutique)
- Acier laminé à froid avec revêtement en poudre (à moindre coût, zones non BPF)
- Versions sécurisées ESD pour l'électronique
- Verre acrylique ou trempé pour une surveillance économique ou visuelle
E. Versions spécialisées
- Passages UV (lampes UV-C intégrées pour la décontamination des surfaces)
- Passages de peroxyde d'hydrogène (VHP)
- Systèmes de port de transfert rapide (RTP)
- Passages de pesée avec balance de précision intégrée
- Passages réfrigérés
Principales fonctionnalités que vous rencontrerez
- Système de verrouillage avec indicateurs visuels/audibles
- Ouverture de porte à 270° ou 180° (270° permet à la porte de se replier à plat contre le mur et facilite le nettoyage)
- Fenêtre de visualisation en verre trempé ou en polycarbonate
- Éclairage intérieur LED ou fluorescent
- Etagères en inox (fixes ou amovibles)
- Capteurs d'état de porte et sorties d'alarme vers BMS
- Ports de test de fuite du filtre HEPA
- Manomètres magnétiques ou numériques
- Déverrouillage de porte par bouton-poussoir ou sans contact (infrarouge)
- Option clapet coupe-feu
- Goujons de mise à la terre (modèles ESD)
Considérations relatives à l'installation
- La découpe du mur doit être précise (généralement encadrée avec une cornière en acier inoxydable).
- Les salles blanches à pression positive placent généralement l'alimentation HEPA du côté de qualité supérieure.
- Les suites de confinement à pression négative placent les gaz d'échappement HEPA du côté sale
- Le mastic entre cadre et mur doit être en silicone et soudé en continu sur le côté propre
- Verrouillages électriques généralement 24 V CC pour plus de sécurité
- Les passages de chariots nécessitent souvent un sol ou une rampe renforcés
Validation et Qualification
Tests typiques :
- Vérification de la fonction de verrouillage
- Intégrité du joint de porte
- Test d'étanchéité de l'installation du filtre HEPA
- Vitesse et uniformité du flux d’air
- Comptage de particules à l'intérieur de la chambre avec les deux portes fermées
- Test de récupération
- Cartographie des doses UV
- Développement du cycle VHP et destruction des indicateurs biologiques
Nettoyage et entretien
- Quotidiennement : essuyez l'intérieur avec 70 % d'IPA ou un désinfectant approuvé
- Hebdomadaire/mensuel : retirez les étagères et nettoyez derrière
- Tous les 6 à 12 mois : test d’intégrité du filtre HEPA et inspection des joints
- Remplacer les lampes UV toutes les 9 000 à 12 000 heures
- Lubrifiez les pivots de verrouillage mécanique avec parcimonie avec de la graisse de qualité alimentaire.
Erreurs courantes
- Sous-dimensionnement de la chambre → les objets restent coincés → le personnel force les portes → les dommages causés par le verrouillage
- Installer un boîtier passif entre deux locaux de classement identique → goulot d'étranglement inutile
- Oublier de spécifier l'inox 316L pour les nettoyants corrosifs ou les zones de manipulation d'acides
- Aucune fenêtre de visualisation → les utilisateurs ouvrent les deux portes pour « voir » s'il y a quelque chose à l'intérieur
- Localisation de la boîte à laissez-passer dans un couloir à fort trafic → claquements et bosses constants
Choisir la bonne taille interne pour votre boîte de passage
Dans les installations du monde réel, les dimensions internes que vous rencontrerez le plus souvent se répartissent en trois catégories pratiques :
- Petit : 300 × 300 × 300 mm à 450 × 450 × 450 mm Parfait pour les seringues, les petits flacons, les bouchons, les documents ou les échantillons de laboratoire.
- Moyen/Standard : 600 × 600 × 600 mm S'adapte facilement aux plateaux stériles, aux kits d'outils, aux sacs IV et aux petits instruments sans perdre d'espace au sol.
- Types de grands/chariots : 900 × 900 × 900 mm et plus, jusqu'à 1 200 × 1 200 × 2 000 mm ou plus Conçu pour les chariots roulants, 800 × 600 mm ou 1 000 × 800 mm, les chariots de secours ou même les petites palettes isolantes.
Règle pratique que nous donnons toujours aux gestionnaires d'installations et aux architectes : ajoutez au moins 150 à 200 mm d'espace libre dans toutes les directions (largeur, profondeur et hauteur) autour de l'objet le plus grand ou le plus lourd que vous prévoyez de transférer régulièrement. Ce dégagement supplémentaire garantit :
- Les portes se ferment en douceur même lorsqu'un opérateur place l'article légèrement décentré
- L'air peut circuler correctement dans les unités actives ou à flux laminaire
- Les étagères peuvent être retirées pour le nettoyage sans lutter contre la charge
- Vous n'endommagerez pas les joints ni ne rayerez les composants coûteux
Le respect de cette règle simple de tampon de 150 à 200 mm élimine presque complètement la frustration quotidienne (et les éventuels dommages de verrouillage) résultant d'une chambre sous-dimensionnée.
Une boîte de passage fait partie de ces appareils qui sont ennuyeux jusqu'à ce que vous n'en ayez plus. Elle devient alors le plus grand risque de contamination dans votre installation. Lorsqu'il est correctement spécifié, installé et entretenu, il constitue un moyen peu coûteux, fiable et conforme à la réglementation de déplacer des matériaux entre les zones de propreté sans jamais briser le confinement ou la cascade de pression.
Que vous conceviez une nouvelle salle blanche, modernisiez une pharmacie existante ou essayiez simplement de comprendre pourquoi cette armoire en acier inoxydable dans le mur ne vous permet pas d'ouvrir les deux portes en même temps, vous savez maintenant essentiellement tout ce qu'il faut savoir sur les boîtes de passage.
