Dans la recherche d'environnements de production et de recherche ultra-propres, les salles blanches servent de « sanctuaires » modernes, où la performance de chaque composant a un impact direct sur la qualité et la sécurité des produits. Parmi ces composants, la porte de la salle blanche, en apparence un simple passage, joue un rôle central dans le maintien de l’intégrité de l’environnement contrôlé. Il s'agit non seulement d'une porte d'entrée pour le personnel et le matériel, mais également d'une ligne de défense permettant de contrôler le flux d'air, de maintenir les différences de pression et de prévenir la contamination externe. Avec les progrès rapides de la fabrication haut de gamme et des sciences de la vie, les exigences de performance des portes sont devenues de plus en plus strictes. Cet article explore les dernières tendances et pratiques en matière de sélection de matériaux et de performances d'automatisation pour les portes de salles blanches, fournissant ainsi une référence complète aux professionnels de l'industrie.
Sélection des matériaux : la base d'une barrière propre
Les matériaux utilisés pour les portes déterminent directement leur étanchéité à l’air, leur résistance à la corrosion, leur résistance structurelle et leur durée de vie. Actuellement, l’acier inoxydable, les alliages d’aluminium et les matériaux composites dominent le marché, chacun possédant des caractéristiques uniques adaptées à différentes applications.

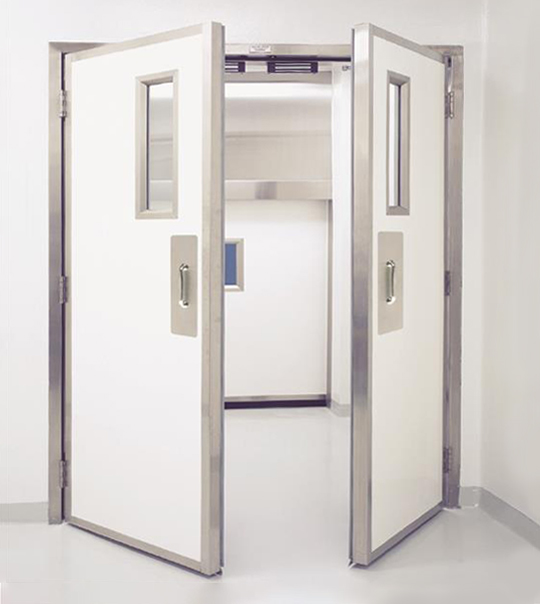

1. Portes en acier inoxydable : des gardiens robustes pour des environnements hautement propres
Les portes en acier inoxydable sont indispensables dans les environnements propres les plus exigeants en raison de leur durabilité exceptionnelle et de leur résistance à la corrosion.
Avantages clés :
Les portes en acier inoxydable de qualité 304 ou 316 peuvent résister à une exposition fréquente à divers désinfectants chimiques, ce qui les rend idéales pour les produits pharmaceutiques, la biomédecine et la transformation alimentaire haut de gamme. Leur haute résistance structurelle garantit que la porte conserve sa forme lors d'une utilisation à long terme, préservant ainsi des performances d'étanchéité à l'air constantes. De plus, la surface lisse et non poreuse facilite le nettoyage et la désinfection sans coins morts.
Considérations :
Le poids relativement élevé des portes en acier inoxydable nécessite des entraînements de porte automatisés performants, capables de gérer le couple et d’assurer la longévité. De plus, des coûts initiaux plus élevés et des effets potentiels sur la conductivité thermique (qui peuvent avoir un impact sur des scénarios spécifiques de température contrôlée) doivent être pris en compte lors de la sélection.
2. Portes en alliage d’aluminium : un choix équilibré entre légèreté et rentabilité
Les portes en alliage d'aluminium offrent une solution efficace pour les salles blanches où les considérations de poids et de coût sont critiques.
Avantages clés :
L'alliage d'aluminium est léger mais solide, ce qui rend la porte naturellement adaptée à un fonctionnement automatisé rapide et fluide. Cela réduit la consommation d'énergie et prolonge la durée de vie du système d'automatisation. Du point de vue des coûts, les portes en aluminium sont généralement plus compétitives que celles en acier inoxydable tout en conservant une résistance adéquate à la corrosion générale.
Considérations :
Sa résistance absolue et sa résistance aux chocs sont inférieures à celles de l'acier inoxydable, des mesures de protection supplémentaires peuvent donc être nécessaires dans les zones soumises à des manipulations fréquentes de matériaux ou à des impacts accidentels. Par conséquent, les portes en aluminium sont plus couramment utilisées dans les salles blanches où se déroulent principalement des mouvements de personnel et un risque d'impact moindre, comme dans les chaînes de fabrication de produits électroniques ou d'industrie légère.
3. Portes composites : des solutions modernes aux performances personnalisables
Les portes composites, telles que les portes composites à âme d'acier ou les portes en PVC haute performance, intègrent les avantages de plusieurs matériaux grâce à une conception structurelle innovante.
Avantages clés :
La plus grande force des portes composites réside dans leur flexibilité de conception. En remplissant l’intérieur de noyaux haute densité et en appliquant des revêtements de surface haute performance, ces portes peuvent obtenir une isolation phonique et une étanchéité à l’air tout en contrôlant le poids total. Ils offrent souvent une résistance chimique et une résistance aux rayures exceptionnelles, avec une apparence et une couleur personnalisables pour correspondre à l’esthétique globale de la salle blanche.
Considérations :
Ces portes se situent généralement dans une fourchette de prix moyen à élevé, et la qualité des produits peut varier d'un fabricant à l'autre en termes de résistance à l'usure à long terme et d'intégrité structurelle. Ils sont largement utilisés dans des environnements exigeant des performances complètes en matière de propreté, d'isolation phonique et d'esthétique, tels que la fabrication de semi-conducteurs et les laboratoires de haute qualité.
Comparaison des performances des matériaux de porte de salle blanche
| Attribut de performances | Porte en acier inoxydable | Porte en alliage d'aluminium | Porte composite |
|---|---|---|---|
| Résistance à la corrosion | Très élevé | Bien | Bien to Excellent |
| Résistance structurelle | Très élevé | Moyen | Moyen to High |
| Niveau de poids | Lourd | Lumière | Réglable, généralement moyen |
| Isolation phonique | Bien | Moyen | Généralement excellent |
| Niveau de coût | Élevé | Moyen | Moyen to High |
| Applications typiques | Produits pharmaceutiques, biomédecine, transformation des aliments | Electronique, Industrie Légère | Laboratoires de semi-conducteurs de haute qualité |
Autonomisation de l'automatisation : des barrières statiques aux nœuds intelligents
Les portes modernes ne sont plus de simples composants manuels. L'intégration profonde de la technologie d'automatisation les a transformés en nœuds dynamiques et intelligents au sein du système de gestion environnementale.
Contrôle précis avec les systèmes de portes automatisées
À l’aide de capteurs infrarouges, de tapis sensibles à la pression, de lecteurs de cartes d’accès ou d’une télécommande, le personnel peut franchir les portes sans toucher directement la surface de la porte. Cela réduit considérablement le risque de contamination croisée provoquée par le contact humain et améliore l'efficacité du passage, en particulier dans les scénarios où le personnel transporte du matériel ou doit maintenir des conditions stériles.
Collaboration approfondie avec la gestion des flux d'air
Des systèmes de contrôle de porte de haut niveau peuvent être intégrés au système de gestion du bâtiment (BMS). En programmant la vitesse d'ouverture, l'angle et le délai de fermeture de la porte, le système peut contrôler finement les fuites d'air ou le reflux pendant le fonctionnement de la porte, maintenant ainsi une pression positive ou négative stable dans la salle blanche.
Par exemple, aux points de transfert de matériaux, les portes peuvent être configurées pour s'ouvrir rapidement, s'arrêter brièvement et se fermer rapidement, minimisant ainsi les fluctuations de pression.
Surveillance intelligente et intégration des données
Les systèmes de portes automatisés modernes constituent eux-mêmes de précieuses sources de données. Ils peuvent surveiller l'état des portes, les cycles de fonctionnement et les alertes de panne en temps réel.
- Ces données prennent en charge la maintenance prédictive, permettant d’identifier à l’avance les pannes mécaniques potentielles.
- Il peut être intégré aux systèmes d'exécution de fabrication (MES) ou aux systèmes de contrôle et d'acquisition de données (SCADA), fournissant des informations exploitables pour la traçabilité de la production, l'analyse des activités du personnel et la gestion de l'énergie.
Cette intégration transforme les portes des salles blanches en un élément essentiel d’une usine véritablement intelligente.
À la recherche de performances optimales : stratégies d’étanchéité à l’air et de conception acoustique
Même avec des matériaux et des systèmes d'automatisation de haute qualité, la conception détaillée reste essentielle à la performance finale des portes.
Améliorer l’étanchéité à l’air grâce à une étanchéité efficace
- Conception et matériau du joint : L'utilisation de joints en caoutchouc éthylène-propylène-diène monomère (EPDM) ou en d'autres matériaux élastiques et résistants au vieillissement est essentielle. Les conceptions courantes incluent des joints à double lèvre et des joints gonflables pour airbags, formant plusieurs barrières hermétiques lorsque la porte est fermée.
- Intégration avec le cadre de porte et le mur : L'étanchéité à l'air dépend non seulement de la porte mais aussi de l'intégration précise avec le mur. L'installation intégrée ou la finition spéciale des bords assurent une transition transparente entre le cadre de porte et les panneaux de la salle blanche, éliminant ainsi les fuites potentielles.
- Équilibre entre la force de fermeture et la pression d’étanchéité : La force appliquée par les ferme-portes automatiques ou les entraînements électriques doit être calculée avec précision pour assurer une fermeture complète et une compression adéquate des joints sans provoquer une usure prématurée de la porte ou des matériaux d'étanchéité.
Optimisation des performances acoustiques grâce à la barrière et à l'absorption
- Densité et structure du matériau : Les performances acoustiques suivent la loi de masse : des matériaux plus lourds offrent une meilleure isolation phonique. Les portes en acier inoxydable et en composite offrent naturellement des avantages.
- Remplissage interne : L’intégration de matériaux insonorisants tels que la laine de roche ou la laine de verre à l’intérieur de la porte bloque et absorbe efficacement l’énergie sonore.
- Structures composites : Les constructions multicouches « sandwich » combinées à des bandes amortissantes interrompent les ponts sonores, améliorant considérablement les performances acoustiques globales.
Impact des stratégies de conception sur les performances
Objectif de conceptionStratégie de conception de baseAttendue
| Objectif de conception | Stratégie de conception de base | Amélioration des performances attendue |
|---|---|---|
| Amélioration de l'étanchéité à l'air | Joints EPDM doubles, joint d'airbag gonflable | Fuites considérablement réduites ; maintient efficacement les exigences de pression pour ISO 5 et supérieur |
| Amélioration de l'étanchéité à l'air | Élevé-precision door frame integrated with wall | Élimine les fuites sur les bords, améliore la fiabilité globale de l'étanchéité |
| Optimisation acoustique | Élevé-performance internal sound-absorbing materials | Réduit la transmission du bruit de plusieurs décibels, améliorant ainsi l'environnement de travail |
| Optimisation acoustique | Structure de porte amortissante composite multicouche | Particulièrement efficace pour bloquer le bruit des fréquences moyennes à basses |
Guide de sélection complet : prise de décision scientifique adaptée au contexte
Face à une variété d’options, comment sélectionner la porte de salle blanche adaptée ? Le cadre suivant fournit plusieurs dimensions à considérer.
1. Conformité à la classification des salles blanches
Pour les environnements de très haute propreté ISO 5 (classe 100) et supérieur, tels que les lignes de production par injection stérile ou les zones de lithographie de puces, les portes offrant une étanchéité à l'air fiable, comme les portes en acier inoxydable ou les portes composites hautes performances, doivent être prioritaires.
Pour les zones de propreté moyenne ISO 6 à ISO 8 (classe 1 000 à 100 000), des portes en alliage d'aluminium ou des portes composites standard aux performances équilibrées suffisent généralement.
2. Faire correspondre des scénarios d'application spécifiques
Domaines pharmaceutiques et médicaux :
Les exigences clés incluent la résistance à la corrosion, une désinfection fréquente et une étanchéité élevée à l’air. Les solutions recommandées sont les portes coulissantes automatiques en acier inoxydable ou les portes à enroulement rapide, équipées de systèmes de verrouillage stricts.
Domaines de l'électronique et des semi-conducteurs :
Au-delà d’une propreté élevée, il existe des besoins particuliers en matière de performances antistatiques, d’isolation phonique et d’amortissement des vibrations. Les portes composites avec revêtements antistatiques ou les portes spécifiques en alliage d'aluminium, intégrées à des systèmes de contrôle intelligents avancés, sont des choix appropriés.
3. Considérations relatives aux coûts du cycle de vie
La sélection ne doit pas être basée uniquement sur le coût d'achat initial, mais doit évaluer le coût total sur toute la durée de vie. Cela comprend :
- Coûts d'entretien : Stabilité du système d'automatisme, facilité d'obtention des pièces détachées et réactivité du service après-vente.
- Durée de vie : Des matériaux de haute qualité et des systèmes automatisés réputés peuvent avoir des coûts initiaux plus élevés, mais offrir une durée de vie plus longue et des taux de défaillance inférieurs, ce qui peut être plus économique à long terme.
- Coûts de consommation d’énergie : Des portes automatisées efficaces coordonnées avec la gestion du flux d'air peuvent réduire la consommation d'énergie des salles blanches, ce qui permet des économies opérationnelles continues.
Dans le grand projet de construction d’une salle blanche, la porte de la salle blanche peut sembler être un petit élément, mais elle a un impact profond sur la stabilité et la sécurité globales. La science des matériaux fournit un « corps » structurel robuste, tandis que l’automatisation et les technologies intelligentes injectent des capacités réactives au « système nerveux ».
Lors de la prise de décisions, ce n'est qu'en considérant systématiquement la classification des salles blanches, les scénarios d'application, les coûts et la maintenance que cette « passerelle » peut servir de barrière fiable garantissant la qualité des produits et les résultats de la recherche.
Grâce aux progrès technologiques continus, les futures portes s'intégreront plus intelligemment et plus efficacement aux environnements contrôlés, soutenant ainsi le développement d'industries de pointe.
