Avec le développement rapide des industries de haute précision telles que les produits pharmaceutiques, l’électronique et la transformation alimentaire, les salles blanches sont devenues de plus en plus importantes pour garantir la qualité des produits et la sécurité de la production. Dans les systèmes de salles blanches, les portes et fenêtres des salles blanches ne sont pas seulement des outils de séparation spatiale, mais également des éléments clés pour la gestion de la propreté, le contrôle du flux d'air et l'assurance de la sécurité. Alors, de quels matériaux et spécifications sont dotées les portes et fenêtres des salles blanches ? Quelles fonctions et performances offrent-ils ? Que faut-il prendre en compte lors de l'installation et de la maintenance ?
Matériaux et spécifications
Les matériaux et les spécifications des portes et fenêtres des salles blanches sont des facteurs critiques affectant les performances, la durée de vie et le fonctionnement global de la salle blanche. La sélection de matériaux appropriés peut améliorer la durabilité, réduire les coûts de maintenance et garantir que l'environnement de la salle blanche répond à des normes de propreté strictes.
1. Tapezs de matériaux et caractéristiques
1. Acier inoxydable (304/316)
Caractéristiques : Résistant à la corrosion, fortes propriétés antibactériennes, surface lisse, facile à nettoyer et peut résister à un essuyage et une désinfection répétés.
Environnement applicable : Laboratoires pharmaceutiques, agroalimentaires et biologiques ayant des exigences élevées en matière de contrôle microbien.
Avantages : Les portes et fenêtres en acier inoxydable sont résistantes à la poussière et ne se déformeront pas et ne rouilleront pas après une utilisation à long terme.
2. Alliage d'aluminium
Caractéristiques : Léger, forte rigidité, facile à traiter et traitements de surface personnalisables.
Environnement applicable : Usines électroniques, salles d’instruments et salles blanches où le poids et la commodité d’installation sont importants.
Avantages : Les portes et fenêtres en alliage d'aluminium sont faciles à installer, prennent en charge plusieurs conceptions et peuvent être personnalisées.
3. Verre trempé/verre acrylique
Caractéristiques : Offre visibilité, résistance aux chocs et résistance aux éclats ; résiste aux températures élevées et aux produits de nettoyage chimiques courants.
Environnement applicable : Fenêtres d'observation, salles de surveillance et cloisons à l'intérieur des salles blanches.
Avantages : Les matériaux transparents permettent aux opérateurs de surveiller l'intérieur sans ouvrir les portes, réduisant ainsi le risque de contamination.
4. Matériaux composites
Caractéristiques : Combine des cadres métalliques avec des panneaux polymères antistatiques ou haute densité pour améliorer la stabilité structurelle et la fonctionnalité.
Environnement applicable : Salles blanches pour l’électronique et les semi-conducteurs à forte demande.
Avantages : Peut répondre à différents niveaux de propreté grâce à des conceptions multifonctionnelles, par exemple des options antistatiques ou ignifuges.
2. Spécifications et applications
Les spécifications des portes et fenêtres des salles blanches affectent directement l’efficacité spatiale, le flux de personnel et de matériaux ainsi que la gestion du flux d’air. Les types courants incluent :
| Type | Spécifications | Exemples d'application |
|---|---|---|
| Porte battante | Vantail simple ou double, épaisseur réglable, avec bandes d'étanchéité | Passages du personnel, entrées de laboratoire |
| Porte coulissante | Convient aux couloirs étroits ou aux exigences d'économie d'espace | Transfert de matériel, zones de stockage |

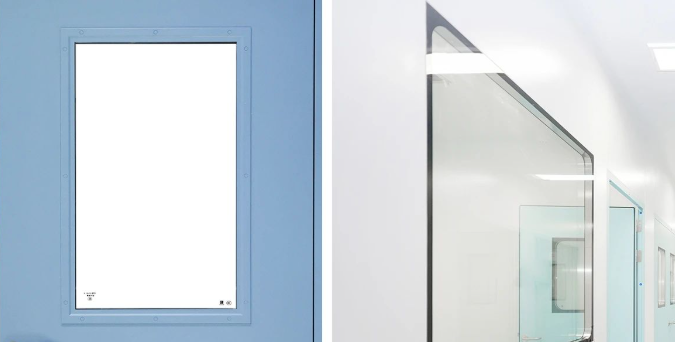

| Fenêtre d'observation | Verre simple ou double, avec cadre d'étanchéité | Surveillance intérieure et observation des opérations |
| Petite fenêtre de passage | Petite taille pour un transfert rapide du matériau | Petits objets ou échange d'échantillons |
| Porte automatique | Equipé d'un système d'entraînement électrique, relié à des douches à air ou à des systèmes de purification | Entrées de salles blanches à fort trafic |
Remarque : L'épaisseur de la porte, la méthode d'ouverture et le matériau d'étanchéité doivent être sélectionnés en fonction de la classe de salle blanche et de la différence de pression. Des spécifications incorrectes peuvent affecter le flux d’air et réduire la propreté.
3. Détails de conception et personnalisation
Scellement
Les cadres de portes et de fenêtres utilisent généralement des bandes d’étanchéité durables ou des inserts métalliques pour garantir l’étanchéité à l’air.
L'étanchéité à l'air est essentielle pour maintenir une pression positive ou négative et contrôler les particules.
Protection contre les chocs
Les coins des cadres sont souvent arrondis pour réduire les risques de blessures et de dommages aux portes.
Visualisation et surveillance
Les fenêtres d'observation peuvent être à double couche ou isolées, offrant une visibilité claire tout en offrant également une isolation thermique et phonique.
Options de personnalisation
- Les portes et fenêtres peuvent être personnalisées en termes de taille, de sens d'ouverture et de fonctionnalités d'automatisation.
- Des matériaux spéciaux ou des structures composites peuvent offrir des propriétés antistatiques, ignifuges ou résistantes aux produits chimiques.
Fonctions et performances
Les portes et fenêtres des salles blanches sont plus que de simples cloisons ; ils jouent un rôle essentiel dans le maintien d’un environnement propre, en garantissant la sécurité opérationnelle et en améliorant l’efficacité de la production. Leurs performances déterminent si une salle blanche peut maintenir des conditions stables dans le temps.
1. Fonction anti-poussière et d'étanchéité
Principe : Les portes et fenêtres de haute qualité utilisent des bandes d'étanchéité précises et des cadres étroitement construits pour minimiser les fuites d'air une fois fermées, maintenant ainsi une pression positive ou négative dans la salle blanche.
Effet : Empêche la poussière, les particules et les micro-organismes de pénétrer, garantissant ainsi que les produits ou les expériences répondent aux exigences de propreté.
Cas : Dans une salle blanche pharmaceutique, l'installation de portes automatiques bien scellées maintenait le nombre de particules dans les plages cibles et réduisait la fréquence de nettoyage et de désinfection.
2. Visualisation et observation
Principe : Les fenêtres en verre trempé ou acrylique permettent aux opérateurs d'observer l'intérieur sans ouvrir la porte.
Effet : Réduit les opérations de porte, minimisant le risque de contamination et permettant une surveillance sur site.
Cas : Dans une salle blanche d’assemblage électronique, des fenêtres d’observation à double couche permettaient une visibilité claire du fonctionnement de l’équipement tout en évitant les ouvertures fréquentes des portes qui pourraient perturber la circulation de l’air.
3. Résistance à la corrosion et nettoyage facile
Principe : Les portes et fenêtres utilisent des surfaces en acier inoxydable ou en alliage d'aluminium de haute qualité qui peuvent résister aux agents de nettoyage et aux désinfectants.
Effet : Maintient les surfaces lisses lors d'une utilisation à long terme, empêchant l'accumulation de contamination et prolongeant la durée de vie.
Cas : Dans une salle blanche pharmaceutique, le nettoyage quotidien avec des désinfectants laissait les surfaces des portes exemptes de rouille ou de déformation, réduisant ainsi la charge de travail de maintenance.
4. Isolation phonique et thermique
Principe : Les matériaux composites multicouches ou le verre isolant assurent la séparation acoustique et thermique.
Effet : Réduit le bruit ambiant, maintient une température intérieure stable et améliore le fonctionnement de l’équipement et le confort du personnel.
Cas : Dans une salle blanche située à proximité de machines bruyantes, l’installation de portes insonorisées a réduit le bruit à des niveaux sûrs et a diminué la charge CVC.
5. Automatisation et intégration du système
Principe : Certaines portes sont équipées de systèmes d'entraînement électrique pouvant être reliés à des douches à air, des systèmes de purification ou des fenêtres de passage.
Effet : L'ouverture et la fermeture automatiques réduisent le risque de contamination et maintiennent l'équilibre de la pression de la salle blanche.
Cas : Dans une salle blanche électronique de haute qualité, les portes automatiques intégrées à des douches à air ont augmenté l’efficacité de l’accès tout en maintenant la propreté.
6. Tableau de comparaison des fonctions
| Catégorie de fonction | Performances clés | Scénario applicable | Effet réel |
|---|---|---|---|
| Anti-poussière et étanchéité | Haute étanchéité à l'air, bloque les particules | Pharmaceutique, alimentaire, électronique | Maintient la propreté, réduit la fréquence de nettoyage |
| Visualisation | Fenêtres transparentes, pas besoin d'ouvrir | Surveillance, guidage opérationnel | Réduit la contamination, améliore la sécurité |
| Résistance à la corrosion/nettoyage facile | Surfaces lisses en acier inoxydable ou en aluminium | Produits pharmaceutiques, laboratoires | Utilisation à long terme sans rouille, peu d'entretien |
| Isolation phonique/thermique | Isolation multicouche | Salles blanches bruyantes | Réduit le bruit, maintient la stabilité de la température |
| Automatisation / Intégration | Portes électriques reliées à des systèmes pneumatiques | Salles blanches à fort trafic | Augmente l'efficacité de l'accès, maintient l'équilibre de la pression |
Installation et entretien
L’installation et l’entretien des portes et fenêtres des salles blanches affectent directement leurs performances.
Considérations d'installation :
- Scellement treatment: The joints between doors/windows and walls must use high-quality sealing strips or welding to prevent air leakage.
- Calibrage des dimensions : des mesures précises des dimensions de la porte/fenêtre sont nécessaires avant l'installation pour garantir une ouverture et une fermeture en douceur.
- Coordination avec le système de flux d'air : La position d'installation des portes/fenêtres doit s'aligner sur la conception du flux d'air de la salle blanche pour éviter les courts-circuits ou les zones mortes.
Exigences d'entretien :
- Nettoyez régulièrement les surfaces des portes/fenêtres et les bandes d’étanchéité pour éviter l’accumulation de poussière et de microbes.
- Inspectez les rouleaux de porte automatiques, les contrôleurs et les serrures pour garantir leur bon fonctionnement.
- Appliquez une protection contre les rayures sur les fenêtres en verre et remplacez les panneaux transparents si nécessaire pour maintenir une visibilité claire.
Sécurité et contrôle
1. Contrôle d'accès
Principe : Des serrures mécaniques ou des systèmes de contrôle d'accès électronique régulent l'entrée du personnel, garantissant que les personnes non autorisées ne peuvent pas accéder à des zones spécifiques de la salle blanche.
Effet : Réduit le risque de contamination causé par l’erreur humaine et répond aux exigences élevées de gestion du personnel des salles blanches.
Cas : Dans une installation pharmaceutique, une salle blanche de haute qualité utilise des portes automatisées avec accès par carte, permettant l'entrée uniquement au personnel autorisé, évitant ainsi toute contamination accidentelle.
2. Sortie de secours et évacuation de sécurité
Principe : Les portes et fenêtres sont conçues avec des fonctionnalités d'ouverture d'urgence, telles que des mécanismes anti-pincement et des systèmes de dégagement rapide, pour garantir une évacuation rapide en cas d'urgence.
Effet : Même en cas de pannes automatiques de portes ou de conditions de haute pression, la sécurité du personnel est garantie.
Cas : Dans une salle blanche de produits électroniques, les dispositifs de sortie de secours permettaient une évacuation en toute sécurité lors d'une panne de courant sans perturber la production.
3. Résistance aux chocs et tolérance à la pression
Principe : Les fenêtres d'observation utilisent du verre trempé, du verre feuilleté multicouche ou des matériaux composites pour résister aux chocs extérieurs et aux différences de pression intérieure/extérieure.
Effet : Empêche le bris de verre ou la déformation de la porte pendant le fonctionnement, réduisant ainsi les risques de blessures tout en maintenant les performances d'étanchéité de la salle blanche.
Cas : Dans une salle blanche de production de semi-conducteurs, des fenêtres d'observation trempées multicouches ont évité la casse et les dommages aux joints lors de la manipulation de l'équipement, garantissant ainsi une production continue.
4. Automatisation et surveillance environnementale
Principe : Les systèmes de portes automatiques peuvent être reliés à des douches à air, des systèmes de purification et des fenêtres de passage pour surveiller la pression, le débit d'air et l'état de la porte en temps réel.
Effet : Garantit que les opérations ne perturbent pas l’équilibre des pressions ou la direction du flux d’air, minimisant ainsi la diffusion des particules.
Cas : Dans une salle blanche biologique, les portes automatiques intégrées aux systèmes de purification de l'air ajustaient automatiquement le débit d'air à chaque ouverture des portes, maintenant ainsi des niveaux de propreté stables.
5. Tableau de comparaison des fonctions de sécurité et de contrôle
| Catégorie de sécurité | Fonction clé | Scénario applicable | Effet réel |
|---|---|---|---|
| Contrôle d'accès | Serrures mécaniques/électroniques | Salles blanches de haute qualité | Réduit le risque de contamination humaine, contrôle le flux du personnel |
| Évacuation d'urgence | Anti-pincement/libération rapide | Situations d'urgence | Assure l’évacuation du personnel en toute sécurité |
| Résistance aux chocs/à la pression | Verre trempé / feuilleté multicouche | Fenêtres d'observation, portes à chocs | Réduit le risque de casse, maintient l’intégrité du joint |
| Automatisation et intégration | Lié aux douches à air et aux systèmes de purification | Salles blanches à fort trafic | Maintient l'équilibre de la pression et la propreté, réduit la contamination |
Avantages et inconvénients
Les portes et fenêtres des salles blanches jouent un rôle crucial dans les industries modernes de haute précision. Comprendre leurs avantages et leurs inconvénients permet de prendre de meilleures décisions lors de la conception, de l'approvisionnement et de l'exploitation, améliorant ainsi l'efficacité globale des salles blanches.
1. Avantages
1. Assurance de propreté élevée
Des portes et fenêtres bien scellées empêchent la poussière, les particules et les micro-organismes de pénétrer dans la salle blanche, maintenant ainsi la propreté intérieure.
Cas : Dans une salle blanche de production pharmaceutique, l'installation de portes scellées en acier inoxydable de haute qualité a permis de maintenir le nombre de particules dans les plages cibles, réduisant ainsi considérablement la fréquence de nettoyage et de désinfection.
2. Visualisation et surveillance
Les fenêtres d'observation transparentes permettent aux opérateurs de surveiller l'intérieur sans ouvrir fréquemment les portes, réduisant ainsi le risque de contamination.
Cas : Dans une salle blanche de production électronique, des fenêtres d'observation à double couche ont permis au personnel de surveiller l'équipement en temps réel tout en évitant les perturbations du flux d'air.
3. Durabilité et entretien facile
Les matériaux de haute qualité tels que l'acier inoxydable, l'alliage d'aluminium et le verre trempé offrent des surfaces lisses, une résistance à la corrosion et une longue durée de vie.
Cas : Dans une salle blanche pharmaceutique, les portes et les cadres de fenêtres sont restés exempts de rouille ou de déformation après une désinfection quotidienne à long terme, réduisant ainsi les coûts de maintenance.
4. Commodité et automatisation
Les portes automatisées intégrées à des douches à air ou à des systèmes de purification améliorent l'efficacité de l'accès tout en maintenant l'équilibre des pressions.
Cas : Dans une salle blanche de produits électroniques de haute qualité, les portes automatiques permettaient un accès fréquent au personnel et au matériel tout en maintenant une pression et une propreté stables.
5. Haute sécurité
Les conceptions anti-pincement, le verre trempé et les fonctions d'ouverture d'urgence garantissent efficacement la sécurité de l'opérateur.
Cas : Dans une salle blanche de semi-conducteurs, les portes de secours garantissaient une évacuation sûre en cas de panne de courant sans interrompre la production.
2. Inconvénients
1. Coût relativement élevé
L’achat et l’installation de portes hautes performances et de systèmes de contrôle automatisés peuvent être coûteux pour les projets aux budgets limités.
Analyse : Même si l'investissement initial est élevé, les économies à long terme en matière de maintenance et la réduction des pertes par contamination en valent la peine.
2. Installation complexe
Nécessite des équipes professionnelles pour la mesure, l’installation et la mise en service, ainsi que des délais de projet plus longs.
Analyse : Une installation incorrecte peut entraîner une mauvaise étanchéité, affectant la propreté et le contrôle de la pression.
3. Exigences de maintenance élevées
Les bandes d'étanchéité, les rouleaux, les contrôleurs et autres composants nécessitent une inspection et un entretien réguliers pour maintenir l'étanchéité et les performances opérationnelles.
Analyse : Un calendrier de maintenance bien établi et des procédures d'exploitation standard sont essentiels pour la stabilité à long terme.
4. Exigences environnementales strictes
Les portes/fenêtres de haute qualité nécessitent des conditions d'installation appropriées et un environnement propre, tel que la planéité des murs et la conception sous pression.
Analyse : Si les conditions d'installation ne sont pas remplies, la fonctionnalité peut être compromise, par exemple un fonctionnement automatique lent de la porte ou une performance d'étanchéité réduite.
3. Tableau de comparaison des avantages et des inconvénients
| Catégorie | Avantages | Inconvénients | Remarques |
|---|---|---|---|
| Propreté | Bonne étanchéité, bloque les particules | Une mauvaise installation affecte l’étanchéité | Les portes de haute qualité nécessitent une installation professionnelle |
| Visualisation | Les fenêtres transparentes réduisent les ouvertures de porte | Le verre nécessite un nettoyage régulier | Le verre feuilleté double couche est plus durable |
| Durabilité | Acier inoxydable, alliage d'aluminium résistant à la corrosion, longue durée de vie | Coût initial élevé | Le coût de maintenance à long terme est faible |
| Automatisation | Améliore l'efficacité de l'accès, maintient l'équilibre de la pression | Nécessite des systèmes d’alimentation et de contrôle | Un entretien régulier des rouleaux et des contrôleurs est nécessaire |
| Sécurité | Anti-pincement, résistant aux chocs, ouverture d'urgence | Certaines fonctionnalités de sécurité augmentent les coûts | S'appuie sur des procédures opérationnelles appropriées |
Raisons de choisir les portes et fenêtres pour salles blanches Yuanda
L’importance de sélectionner des portes et fenêtres pour salles blanches de haute qualité se reflète dans plusieurs aspects :
1. Assurance qualité globale
Des matériaux de haute qualité et une fabrication précise garantissent une stabilité à long terme et réduisent la fréquence de maintenance.
2. Expérience de conception professionnelle
Fournit des solutions personnalisées pour différents niveaux de salles blanches et exigences environnementales.
3.Compatibilité avec les systèmes de salle blanche
Peut s'intégrer à des douches à air, des fenêtres de passage et des systèmes de purification pour obtenir un contrôle complet de la propreté du processus.
4. Sécurité et conception centrée sur l'humain
Offre des fonctionnalités d'ouverture d'urgence, anti-pincement et résistante aux chocs pour garantir la sécurité de l'opérateur.
Choisir les portes et fenêtres pour salles blanches Yuanda garantit non seulement la qualité de la salle blanche, mais améliore également l'efficacité de la production et la sécurité opérationnelle.
En tant qu'élément essentiel de la gestion environnementale des salles blanches, les portes et fenêtres des salles blanches ont un impact direct sur le fonctionnement de l'installation à travers leurs matériaux, spécifications, fonctions, installation, maintenance et contrôles de sécurité. L'analyse des différentes propriétés des matériaux, des conceptions fonctionnelles et des exigences d'installation met en évidence l'importance de portes et fenêtres de haute qualité pour maintenir la propreté, garantir la sécurité de la production et améliorer l'efficacité opérationnelle. Avec l'application croissante des salles blanches, la sélection de solutions de portes et fenêtres professionnelles et fiables est devenue un consensus au sein de l'industrie.
