Qu'est-ce qu'une boîte de passage non autonettoyante et quand devez-vous l'utiliser ?

Comprendre la boîte de passage non autonettoyante

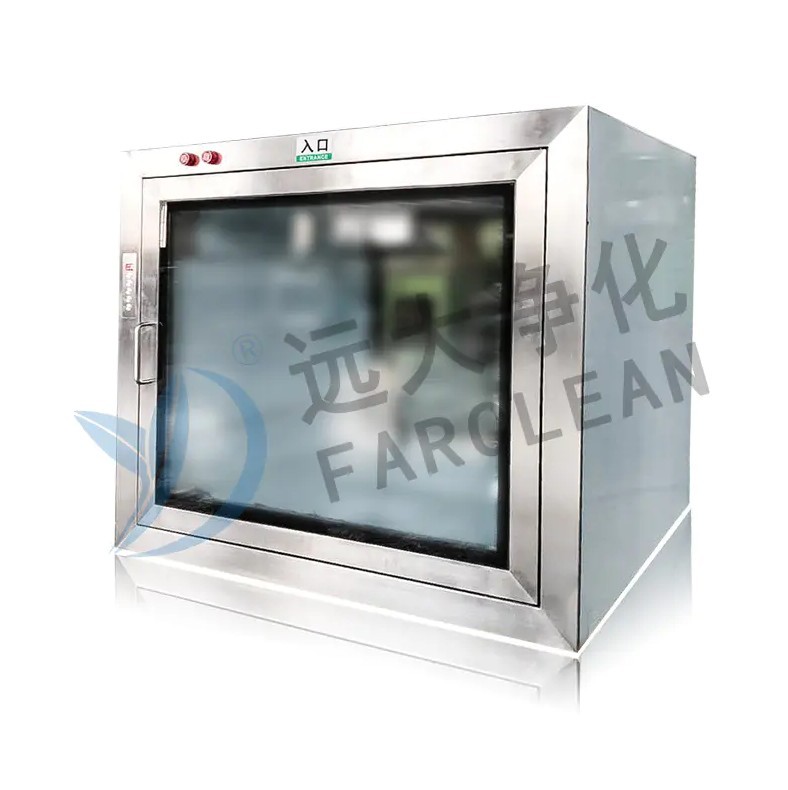

A boîte de passage non autonettoyante est une chambre de transfert fixe et statique installée dans le mur entre une salle blanche et une zone adjacente non classée ou de classe inférieure. Contrairement aux boîtes de passage autonettoyantes (ou douches à air), qui utilisent des ventilateurs et des filtres HEPA pour purger activement les particules en suspension dans l'air des matériaux transférés, la variante non autonettoyante repose sur des portes verrouillées et un accès contrôlé pour éviter la contamination croisée. Sa fonction principale est de servir de zone tampon propre, une barrière physique qui garantit que les deux environnements ne communiquent jamais directement lors d'un transfert de matériaux.

La chambre comporte généralement deux portes verrouillées : une ouvrant sur le côté salle blanche et une sur l'environnement extérieur. Le mécanisme de verrouillage garantit que les deux portes ne peuvent pas être ouvertes simultanément, maintenant ainsi des différences de pression d'air et empêchant l'air extérieur non filtré de pénétrer dans la salle blanche. Cette conception passive le rend plus simple, réduit les coûts de maintenance et très fiable par rapport aux systèmes de décontamination active, ce qui constitue un avantage significatif dans les installations où les temps d'arrêt sont coûteux.

Les boîtes de passage non autonettoyantes sont fabriquées à partir de matériaux lisses et non poreux – le plus souvent en acier inoxydable 304 ou 316L – qui sont faciles à essuyer et résistent à l'adhésion microbienne. Les coins intérieurs sont généralement arrondis ou arrondis pour éliminer les bords qui piègent les particules. Certains modèles incluent des lampes germicides UV pour une décontamination facultative des surfaces entre les utilisations, ajoutant ainsi une couche de contrôle de la contamination sans entrer dans la catégorie « autonettoyante ».

Principales caractéristiques et spécifications de conception

Lors de l’évaluation d’une boîte de passage non autonettoyante, plusieurs caractéristiques de conception déterminent ses performances dans la pratique. Comprendre ces spécifications aide les équipes d'approvisionnement à faire correspondre la bonne unité aux exigences de classification et aux exigences de flux de travail de leur installation.

Système de verrouillage mécanique

Le mécanisme de verrouillage est la caractéristique de sécurité déterminante de toute boîte de passage. Dans les modèles non autonettoyants, cela est généralement réalisé soit par un système mécanique à came et tige, soit par un verrouillage solénoïde électronique. Les verrouillages mécaniques sont préférés dans les environnements soumis à des exigences électromagnétiques strictes (comme certaines zones de fabrication de produits électroniques), tandis que les verrouillages électroniques offrent une journalisation des pistes d'audit, l'intégration du contrôle d'accès et une surveillance à distance, ce qui est précieux dans les installations pharmaceutiques réglementées par les BPF.

Matériau et finition de surface

Les surfaces intérieures sont finies avec un poli miroir (généralement Ra ≤ 0,4 µm pour les applications pharmaceutiques) pour minimiser l'adhésion des particules et faciliter la validation du nettoyage. L'extérieur peut utiliser une finition brossée ou de l'acier doux enduit de poudre pour réduire les coûts sans compromettre l'intégrité interne. Les joints de porte sont fabriqués à partir de joints en silicone ou en EPDM qui conservent leur élasticité grâce à des cycles de nettoyage répétés avec de l'IPA, des lingettes au peroxyde d'hydrogène ou d'autres désinfectants courants pour salles blanches.

Décontamination UV-C en option

De nombreuses boîtes de passage non autonettoyantes proposent une lampe UV-C intégrée comme accessoire en option. Lorsqu'elle est activée entre les transferts, la lumière UV-C irradie les surfaces exposées à l'intérieur de la chambre, réduisant ainsi la charge biologique de surface jusqu'à 99,9 % dans les 15 à 30 minutes suivant l'exposition. Il est important de noter que les UV-C ne sont qu’un traitement de surface – ils ne filtrent ni ne purgent les particules en suspension dans l’air – c’est pourquoi ces appareils restent classés comme non autonettoyants.

Taille et capacité de charge

Les boîtes de passage sont disponibles dans une large gamme de dimensions intérieures, depuis les modèles de paillasse compacts (environ 400 × 400 × 400 mm) conçus pour les petits transferts d'échantillons, jusqu'aux grandes unités sur pied (jusqu'à 1 200 × 800 × 800 mm ou plus) capables d'accueillir des plateaux complets, des composants d'équipement ou des emballages en vrac. La capacité de charge varie généralement de 30 kg à plus de 150 kg, selon la construction de l'étagère et du cadre.

Applications industrielles

Les boîtes de passage non autonettoyantes sont déployées dans un large éventail d'industries réglementées et semi-réglementées. Leur polyvalence, combinée à leur faible coût d'exploitation et à leur facilité de validation, les rend adaptés à pratiquement toutes les installations où un transfert contrôlé de matériaux est requis.

Fabrication électronique : un cas d'utilisation principal

L'industrie électronique représente l'une des applications les plus exigeantes et les plus répandues pour les boîtes de passage non autonettoyantes. La fabrication de semi-conducteurs, l'assemblage de PCB et la fabrication de composants optiques se déroulent tous dans des environnements étroitement contrôlés où même des particules submicroniques peuvent provoquer des défauts de produit ou une perte de rendement. Dans ces contextes, la boîte de passage permet un transfert fréquent de plaquettes, de substrats, de masques et d'outillage sans compromettre la classe ISO de la zone de production.

Étant donné que les salles blanches électroniques sont souvent soumises à des exigences strictes en matière d'interférences électromagnétiques, les boîtes de passage mécaniquement verrouillées et non autonettoyantes sont souvent préférées aux unités à commande électronique. L'absence de systèmes de circulation d'air actifs élimine également le risque de problèmes d'alignement induits par les vibrations à proximité d'équipements de lithographie ou d'inspection sensibles.

Produits biopharmaceutiques et hôpitaux

Dans la fabrication pharmaceutique et la préparation stérile en milieu hospitalier, la conformité réglementaire est le principal facteur de sélection des boîtes de passage. L'annexe 1 des BPF de l'UE et les directives de la FDA exigent toutes deux que les transferts de matériaux entre les zones classées et non classées soient effectués de manière à empêcher la pénétration de contamination. Une boîte de passage non autonettoyante correctement validée avec des procédures de nettoyage documentées et une vérification de verrouillage satisfait à ces exigences dans la plupart des applications de grade B/C et ISO 6/7.

Boîtes de passage non autonettoyantes ou autonettoyantes

Le choix entre une boîte de passage autonettoyante et non autonettoyante dépend du profil de risque de contamination de votre processus, de la classification de votre salle blanche et de vos exigences opérationnelles. Aucun des deux types n’est universellement supérieur – le bon choix dépend du contexte.

• Risque de génération de particules : Si les articles transférés sont susceptibles de libérer des particules, comme des emballages en carton, des composants non emballés ou des articles qui ont été dans des environnements non contrôlés, une unité autonettoyante avec filtration HEPA active est le choix le plus sûr. Les boîtes non autonettoyantes conviennent mieux aux articles déjà pré-nettoyés ou emballés en double avant le transfert.
• Classement des salles blanches : Pour les environnements ISO 8 ou Grade D, une boîte de passage non autonettoyante avec protocole de nettoyage manuel est généralement suffisante. Pour les environnements ISO 5 (grade A/B) adjacents à des zones de grade C ou D, une unité autonettoyante peut être exigée par les attentes réglementaires ou les SOP de l'établissement.
• Charge d'entretien : Les unités autonettoyantes nécessitent des tests réguliers d'intégrité du filtre HEPA, un entretien du moteur du ventilateur et un équilibrage du débit d'air, ce qui augmente tous les coûts d'exploitation. Les boîtes non autonettoyantes comportent un minimum de pièces mobiles, ce qui réduit considérablement la fréquence et les coûts de maintenance.
• Complexité de la validation : Les boîtes de passage non autonettoyantes sont plus simples à valider et à qualifier selon les directives BPF. La portée de la validation couvre généralement la fonction de verrouillage, la vérification du nettoyage et la surveillance de la différence de pression – une portée beaucoup plus étroite que celle des systèmes de douche à air actif.
• Débit de transfert : Les unités autonettoyantes nécessitent un cycle de purge (généralement 1 à 5 minutes) avant de pouvoir ouvrir la porte intérieure. Les unités non autonettoyantes permettent des transferts plus rapides lorsque le verrouillage est libéré, ce qui est important dans les environnements de fabrication à haut débit ou de distribution hospitalière.

Protocoles d'installation, de qualification et d'exploitation

L’installation correcte d’une boîte de passage non autonettoyante est essentielle à sa performance à long terme. L'unité doit être encastrée dans le mur de la salle blanche avec un joint étanche à l'air autour du périmètre du cadre pour empêcher le flux d'air de dérivation. Pour les salles blanches à pression positive, la porte côté salle blanche doit avoir une force d’étanchéité légèrement plus élevée pour tenir compte de la pression différentielle. Pour les environnements à pression négative (tels que les suites de confinement), la logique d'installation s'inverse.

Qualification (QI/OQ/PQ)

Dans les industries réglementées, les boîtes de passage doivent être formellement qualifiées avant utilisation. Le processus de qualification comprend généralement :

• Qualification d'installation (QI) : Vérification que l'unité est installée conformément aux spécifications du fabricant, y compris les contrôles dimensionnels, l'examen de la certification des matériaux et l'inspection du joint mural.
• Qualification Opérationnelle (QO) : Tests fonctionnels du système de verrouillage (confirmant que les deux portes ne peuvent pas être ouvertes simultanément), contrôles de l'intégrité du joint de porte et, si un UV-C est installé, vérification de l'intensité de la lampe.
• Qualification de performance (QP) : Surveillance du nombre de particules dans la salle blanche lors de transferts de matériaux simulés pour confirmer que la boîte de passage n'agit pas comme une voie de contamination dans des conditions de fonctionnement normales.

Procédures opérationnelles standard

Même le boîtier de passage le mieux conçu ne peut compenser la mauvaise discipline de l'utilisateur. Les SOP efficaces pour les boîtes de passage non autonettoyantes doivent spécifier : le temps de séjour maximal des articles à l'intérieur de la chambre, le pré-nettoyage ou l'ensachage requis des articles avant l'entrée, la fréquence de nettoyage intérieur et les désinfectants approuvés, le protocole d'activation UV-C (le cas échéant) et les exigences en matière de documentation pour chaque transfert dans des environnements réglementés. Une formation régulière et des audits de conformité périodiques sont essentiels pour maintenir l’intégrité des salles blanches sur le long terme.

Comment sélectionner la bonne boîte de passage non autonettoyante

La sélection de l'unité appropriée pour votre installation implique d'équilibrer les exigences de contrôle de la contamination, les exigences de flux de travail, les obligations réglementaires et les contraintes budgétaires. La liste de contrôle suivante capture les facteurs de décision les plus importants :

• Définir la classification de la salle blanche des deux côtés du mur de transfert. La classe ISO ou le grade GMP de l'environnement plus propre dicte des normes de construction minimales (finition de surface, qualité du joint, fiabilité du verrouillage).
• Déterminez les dimensions et le poids maximum de l’article. Choisissez des dimensions intérieures avec un dégagement d'au moins 20 % sur tous les côtés pour permettre un chargement et un déchargement confortables sans forcer les objets contre des surfaces scellées.
• Spécifiez le type de verrouillage. Les verrouillages mécaniques sont préférés pour les zones électroniques sensibles aux interférences électromagnétiques ; les verrouillages électroniques conviennent mieux aux environnements GMP nécessitant des pistes d'audit et un contrôle d'accès.
• Considérez les UV-C comme un complément facultatif. Pour les installations transférant des articles présentant des emballages externes résiduels ou un risque de contamination biologique, une lampe UV-C permet une décontamination supplémentaire des surfaces sans le coût d'un système de douche à air complet.
• Confirmez la compatibilité des matériaux. Assurez-vous que la qualité intérieure de l'acier inoxydable et le matériau du joint sont compatibles avec les agents de nettoyage utilisés dans votre installation, en particulier si des désinfectants à base de chlore (qui peuvent piquer l'acier inoxydable de qualité inférieure) font partie de votre protocole de nettoyage.
• Demandez des dossiers de documentation le plus tôt possible. Pour les industries réglementées, demandez aux fournisseurs de fournir des enregistrements FAT (Factory Acceptance Test), des certificats de matériaux et des projets de protocoles IQ/OQ au moment de la commande afin d'éviter les retards de qualification après la livraison.

Une boîte de passage non autonettoyante n'est pas simplement une option « de base » par rapport aux systèmes actifs : elle constitue le bon choix pour une grande partie des environnements de salle blanche lorsqu'elle est correctement spécifiée, installée et utilisée. Sa simplicité est un point fort : moins de composants signifie moins de modes de défaillance, des coûts de maintenance réduits et un chemin de validation plus simple. Pour les installations des secteurs de l'électronique, de la pharmacie, des cosmétiques, de l'alimentation et de la santé, il reste l'un des outils les plus rentables et les plus fiables pour maintenir l'intégrité des salles blanches lors des opérations de transfert de matériaux.
