Qu'est-ce qu'une boîte de passage et pourquoi le type de nettoyage est-il important ?
Un passer par la boîte — également appelée chambre de passage ou trappe de transfert — est une enceinte à accès contrôlé installée dans le mur entre deux pièces de classifications de propreté différentes. Son objectif est de permettre le transfert de matériaux, composants, outils ou documents entre ces environnements sans que le personnel ait à franchir physiquement la frontière, empêchant ainsi la migration de contaminants d'une zone de classe inférieure vers une salle blanche de classe supérieure. Les boîtes de passage constituent une infrastructure fondamentale dans la fabrication pharmaceutique, la fabrication de semi-conducteurs, les blocs opératoires des hôpitaux, l'assemblage de produits microélectroniques et toute autre installation où le maintien d'une séparation environnementale stricte est une exigence réglementaire ou de qualité.
La distinction entre une boîte de passage non autonettoyante et une boîte de passage autonettoyante est l'une des décisions de sélection d'équipement les plus importantes dans la conception d'une salle blanche. Il détermine non seulement la manière dont la contamination est gérée pendant les transferts, mais également le nombre d'interventions de nettoyage manuel nécessaires, la rapidité avec laquelle le cycle de transfert peut être terminé, le niveau de risque microbien ou particulaire introduit à chaque transfert et, en fin de compte, les normes réglementaires que l'installation peut prétendre respecter de manière crédible. Comprendre les différences mécaniques, opérationnelles et de conformité entre ces deux types est essentiel avant de choisir une nouvelle installation ou un projet de mise à niveau de salle blanche.

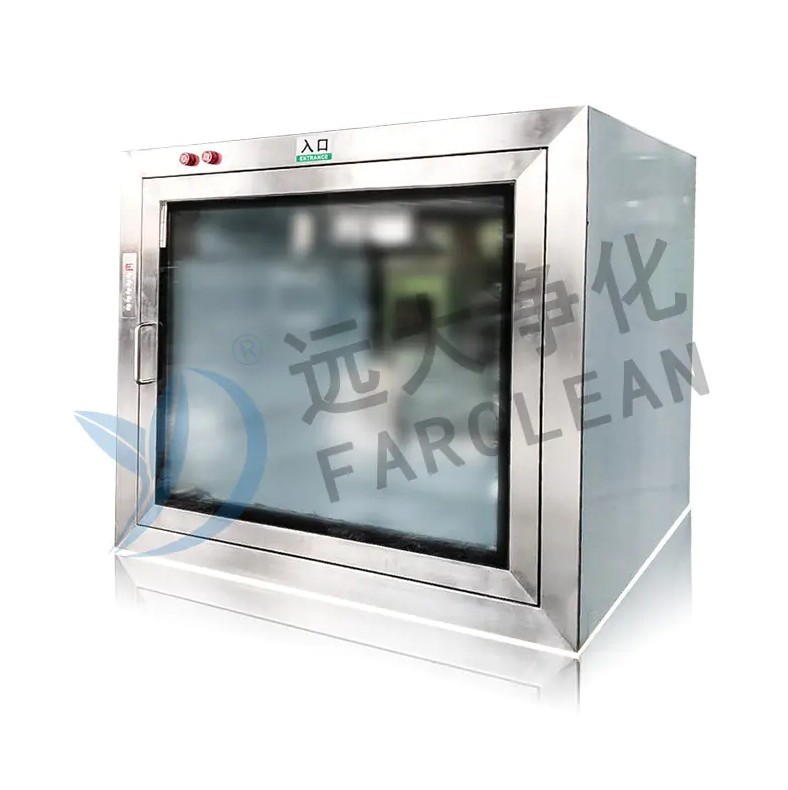

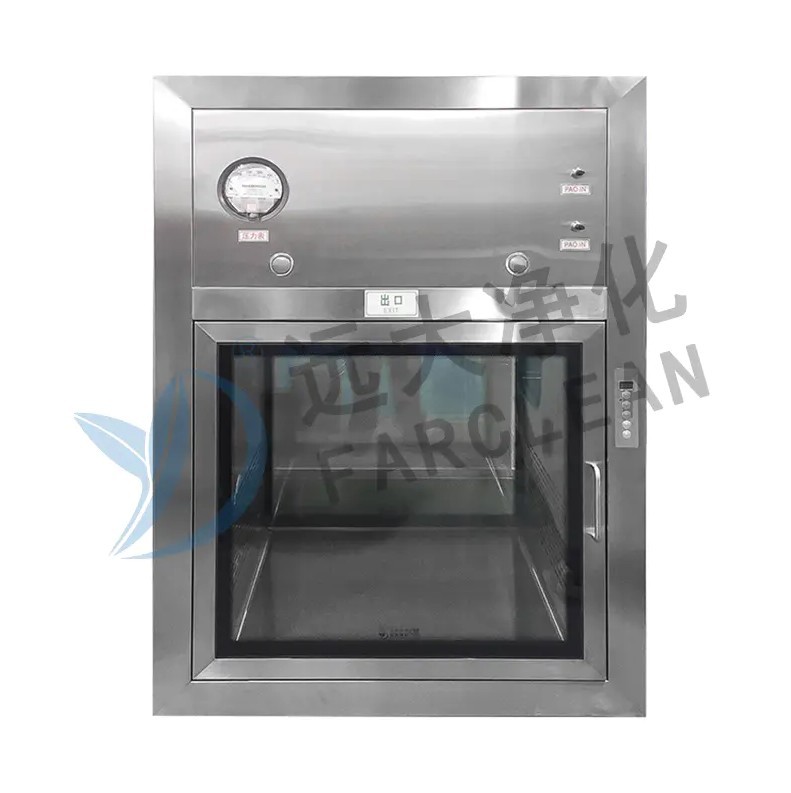

Comment fonctionne une boîte de passage non autonettoyante
Un non-self-cleaning pass through box is a passive transfer device. In its most basic form, it consists of a stainless steel chamber with interlocked doors on each side — one opening into the lower-classification room and one into the higher-classification cleanroom — a UV germicidal lamp for surface decontamination between transfers, and in many configurations, a HEPA filtration unit that maintains positive pressure within the chamber to prevent inward contamination migration when either door is opened.
Le terme « non autonettoyant » fait référence au fait que le nettoyage physique de l'intérieur de la chambre (essuyage des surfaces avec un désinfectant, élimination des particules déposées lors des transferts, nettoyage des points de drainage) doit être effectué manuellement par le personnel de la salle blanche conformément aux procédures opérationnelles standard (SOP) établies. Le cycle d'irradiation par lampe UV qui se produit entre les transferts assure un certain degré de décontamination microbienne des surfaces, mais le rayonnement UV n'élimine pas la contamination particulaire, n'atteint pas les surfaces ombragées et ne peut pas remplacer une désinfection chimique validée lorsqu'une réduction de la charge microbienne à un niveau de réduction logarithmique spécifique est requise.
Les boîtes de passage non autonettoyantes sont fabriquées dans une large gamme de tailles, depuis les petites unités de bureau pour les transferts de documents ou de flacons d'échantillons jusqu'aux grandes chambres sur pied capables d'accueillir des chariots d'équipement. Les matériaux de construction sont généralement de l'acier inoxydable 304 ou 316L avec des soudures internes continues, des coins internes bombés pour éliminer les évidements qui piègent les particules et des surfaces internes lisses polies miroir qui minimisent l'adhésion des particules et des micro-organismes. Des mécanismes de verrouillage — mécaniques ou électroniques — empêchent les deux portes de s'ouvrir simultanément, ce qui constitue une fonction de contrôle de la contamination obligatoire, quel que soit le type de nettoyage.
Comment fonctionne une boîte de passage autonettoyante
Un self-cleaning pass through box incorporates an automated decontamination system within the chamber that operates without manual intervention between transfer cycles. The most common automated decontamination technologies used in self-cleaning pass through boxes are vaporised hydrogen peroxide (VHP), hydrogen peroxide vapour (HPV), or formaldehyde gas — with VHP being the current industry standard due to its efficacy, residue profile, material compatibility, and regulatory acceptance across pharmaceutical and healthcare applications.
Dans une boîte de passage autonettoyante VHP, le cycle automatisé suit une séquence définie : la chambre se ferme hermétiquement, une unité de vaporisation injecte de la vapeur de H₂O₂ à une concentration contrôlée (généralement 100 à 1 000 ppm en fonction de la réduction logarithmique requise), la vapeur demeure dans la chambre scellée pendant un temps de contact validé, et un convertisseur catalytique ou une phase d'aération décompose ensuite le H₂O₂ résiduel en eau et en oxygène, ramenant la concentration résiduelle en dessous de la concentration professionnelle. limite d'exposition (généralement 1 ppm) avant que la porte côté propre puisse être ouverte. L'ensemble du cycle automatisé prend généralement 15 à 45 minutes en fonction du volume de la chambre et du niveau de décontamination requis — permettant d'obtenir une activité sporicide de ≥6 log de réduction contre les spores de Geobacillus stearothermophilus, qui est la référence en matière de décontamination des limites de qualité pharmaceutique A/B.
Certaines boîtes de passage autonettoyantes complètent le cycle VHP avec un système de flux d'air filtré HEPA intégré qui purge la contamination particulaire introduite pendant le processus de chargement, fournissant ainsi une décontamination particulaire et microbienne en un seul cycle automatisé. Les systèmes de contrôle des unités autonettoyantes sont généralement basés sur des API avec des interfaces à écran tactile, un enregistrement des cycles, une gestion des alarmes et une capacité d'exportation de données pour l'intégration électronique des enregistrements de lots — des fonctionnalités qui prennent directement en charge la conformité 21 CFR Part 11 dans les installations pharmaceutiques réglementées par la FDA.
Comparaison directe : principales différences entre les deux types
Les différences de fonctionnement, de performances et de coûts entre les boîtes de passage non autonettoyantes et autonettoyantes sont substantielles. Le tableau suivant fournit une comparaison structurée des critères les plus pertinents pour les décisions de spécification des salles blanches :
| Critères | Boîte de passage non autonettoyante | Boîte de passage autonettoyante |
|---|---|---|
| Méthode de décontamination | Irradiation UV à essuyage manuel | Unutomated VHP / HPV gas cycle |
| Efficacité sporicide | Limité (surface UV uniquement, pas de destruction des spores) | Réduction ≥6 log (sporicide validé) |
| Intervention du personnel requise | Oui – nettoyage manuel selon SOP | Non – cycle entièrement automatisé |
| Temps de cycle de transfert | Court (2 à 10 minutes, UV compris) | Plus long (15 à 45 minutes pour un cycle VHP complet) |
| Coût en capital | Inférieur | Nettement plus élevé |
| Coût opérationnel | Supérieur (main d'œuvre, désinfectant, gestion des SOP) | Inférieur per cycle (automated consumables only) |
| Validation du processus | Validation SOP de nettoyage requise | Validation du cycle avec les indicateurs BI |
| Unpplicable Cleanroom Grade | Grade C/D à Grade B (EU GMP) avec contrôles | Limite de niveau A/B ; Classe ISO 5 et supérieure |
| Enregistrement et traçabilité des données | Enregistrements manuels uniquement | Unutomated electronic batch records |
Unpplicable Scenarios for Non-Self-Cleaning Pass Through Boxes
Les boîtes de passage non autonettoyantes restent la solution appropriée et rentable dans une large gamme d'applications en salle blanche et en environnement contrôlé où le profil de risque de contamination n'exige pas une décontamination sporicide automatisée et où les procédures de nettoyage manuelles peuvent être validées de manière fiable et exécutées de manière cohérente.
Limites de fabrication de produits pharmaceutiques de catégorie C à D
Dans les installations pharmaceutiques, les transferts entre les zones de conditionnement de grade D et les zones de transformation secondaire de grade C ne nécessitent pas de traitement sporicide au point de transfert. Une boîte de passage non autonettoyante avec lampe UV, une pression positive filtrée HEPA et une SOP d'essuyage manuel validée à l'aide d'un sporicide ou d'un désinfectant approprié fournit une mesure de contrôle de la contamination conforme à ce type de limite. Le coût d'investissement inférieur et les exigences de validation plus simples de l'unité non autonettoyante en font la spécification standard pour ces limites internes moins critiques.
Environnements hospitaliers et de soins de santé
Dans les salles de préparation des pharmacies hospitalières, les couloirs d'approvisionnement des salles d'isolement et les services centraux de services stériles, les boîtes de passage non autonettoyantes servent de principal mécanisme de transfert de matériaux entre les zones propres et sales. La fréquence de transfert et les types de matériaux dans ces environnements (médicaments emballés, instruments stériles emballés, conteneurs d'échantillons) sont compatibles avec les protocoles de nettoyage manuel assisté par UV, et les exigences opérationnelles plus simples conviennent au personnel de santé ayant une formation générale plutôt que spécialisée en salle blanche.
Assemblage d'électronique et de semi-conducteurs
Dans les salles blanches électroniques de classes ISO 6 et 7 traitant l’assemblage de cartes de circuits imprimés, la fabrication de composants optiques ou la production d’instruments de précision, le principal problème de contamination est particulaire plutôt que microbien. Les boîtes de passage non autonettoyantes équipées de systèmes de purge d'air filtrés HEPA et de barres d'ionisation (pour neutraliser les charges électrostatiques qui attirent les particules sur les surfaces des composants) offrent un contrôle adéquat de la contamination à ces limites sans la complexité ou le coût des systèmes de décontamination chimique automatisés.
Unpplicable Scenarios for Self-Cleaning Pass Through Boxes
Les boîtes de passage autonettoyantes avec décontamination VHP automatisée sont spécifiées partout où les conséquences d'un événement de contamination sont graves — en termes de sécurité des patients, d'assurance de la stérilité des produits, de conformité réglementaire ou d'intégrité des processus de recherche ou de fabrication sensibles.
Fabrication de produits pharmaceutiques stériles — Limites des catégories A/B
L'application la plus critique et la plus exigeante des boîtes de passage autonettoyantes se situe à la limite entre les salles blanches de niveau B et les zones de remplissage de niveau A dans la fabrication pharmaceutique stérile. L'annexe 1 des BPF de l'UE (révision 2022) répond explicitement à la nécessité de mesures robustes de contrôle de la contamination aux points de transfert de matériaux vers des environnements de catégorie A, et les boîtes de passage automatisées VHP sont devenues le contrôle technique standard de l'industrie à cette frontière. Le cycle sporicide validé fournit des preuves de décontamination documentées et reproductibles que le nettoyage manuel ne peut pas correspondre de manière fiable, et l'enregistrement électronique des données prend en charge la documentation de la stratégie de contrôle de la contamination (CCS) désormais requise par l'annexe 1 révisée.
Laboratoires de confinement de niveau de biosécurité 3 et BSL-4
Les installations de recherche manipulant des agents sélectionnés, des agents pathogènes de catégorie A ou des matériels biologiques à conséquences élevées aux niveaux de confinement BSL-3 et BSL-4 exigent que tout matériel sortant de la zone de confinement subisse une décontamination validée avant d'entrer dans l'environnement environnant. Les boîtes de passage autonettoyantes avec cycles VHP automatisés constituent un contrôle technique principal aux limites de ces installations, fournissant une étape de décontamination automatisée et auditable qui ne nécessite pas que le personnel pénètre dans la zone à haut risque pour effectuer un nettoyage manuel.
Undvanced Therapy Medicinal Product (ATMP) Facilities
Les installations de fabrication de thérapies cellulaires et géniques manipulant des produits cellulaires autologues ou allogéniques ont des exigences extrêmement strictes en matière de prévention de la contamination croisée – où un événement de contamination entre deux produits spécifiques à un patient pourrait avoir des conséquences directes et graves sur la sécurité des patients. Les boîtes de passage autonettoyantes avec cycles de décontamination automatisés et traçabilité électronique complète constituent la norme de spécification pour les transferts de matériaux vers et depuis les suites de produits individuelles des patients dans ces établissements, offrant une pause de contamination validée entre chaque campagne de produits.
Cadre décisionnel de sélection : choisir le bon type pour votre installation
Le choix entre des boîtes de passage non autonettoyantes et autonettoyantes doit être motivé par une évaluation structurée des risques plutôt que par le seul coût. Les critères suivants fournissent un cadre de décision pratique :
- Définir la conséquence de la contamination à la limite de transfert. Si un événement de contamination à ce stade pourrait entraîner l'arrivée d'un produit non stérile chez un patient, l'échec d'un essai clinique ou une mesure réglementaire, une unité autonettoyante avec une efficacité sporicide validée est justifiée. Si la conséquence se limite à une reprise ou au rejet d’un lot sans impact sur la sécurité du patient, une unité non autonettoyante dotée d’une SOP manuelle robuste peut suffire.
- Évaluez la fréquence de transfert et les exigences de débit. Les cycles VHP autonettoyants de 15 à 45 minutes limitent la fréquence de transfert. Si votre processus nécessite des transferts de matériaux fréquents et rapides, plusieurs unités autonettoyantes en parallèle ou une unité non autonettoyante avec un cycle rapide assisté par UV peuvent être nécessaires sur le plan opérationnel.
- Unssess the reliability of manual cleaning in your operating environment. Les unités non autonettoyantes dépendent entièrement de la conformité de l'opérateur et du respect des SOP. Dans les installations où le roulement du personnel est élevé, où les équipes sont multiples ou où l'infrastructure de formation aux SOP est inadéquate, la dépendance humaine au nettoyage manuel introduit une variabilité que les systèmes d'autonettoyage automatisés éliminent.
- Tenez compte de la compatibilité des matériaux avec VHP. Tous les matériaux ne tolèrent pas une exposition répétée au VHP : certains métaux, certains polymères et composants électroniques peuvent être dégradés par la vapeur oxydante de H₂O₂ au fil du temps. Si les articles transférés contiennent des matériaux sensibles au VHP, une unité non autonettoyante avec un protocole de désinfection alternatif approprié peut être nécessaire.
- Tenez compte du coût total du cycle de vie, et pas seulement des dépenses en capital. Un self-cleaning unit's higher purchase price is frequently offset over a three-to-five-year period by reduced labour costs, lower disinfectant consumption, and avoided contamination events — which in pharmaceutical environments can each carry remediation, batch rejection, and regulatory investigation costs far exceeding the cost of the equipment itself.
En résumé, les boîtes de passage non autonettoyantes offrent un contrôle fiable de la contamination aux limites internes à faible risque où la discipline du processus manuel est maintenue et le profil de risque de contamination est gérable. Les boîtes de passage autonettoyantes avec décontamination VHP automatisée constituent le contrôle technique approprié partout où un processus de transfert sporicide validé, indépendant du personnel et traçable électroniquement est requis par les attentes réglementaires, les résultats de l'évaluation des risques ou la nature critique des produits fabriqués ou manipulés.
