Dans les installations industrielles et commerciales très fréquentées, les portes entre les zones sont soumises à un trafic constant : chariots élévateurs, transpalettes, chariots et piétons passant des dizaines ou des centaines de fois par quart de travail. Les portes battantes ou coulissantes standards ne sont pas conçues pour ce type de contact répété et souvent violent. Ils se lient, se fissurent, perdent leur alignement et finissent par tomber en panne, créant des risques pour la sécurité et des coûts de maintenance qui s'accumulent rapidement. Porte à impact de circulation Les portes sont conçues spécifiquement pour cet environnement : elles absorbent les impacts, reviennent automatiquement en position et continuent de fonctionner pendant des milliers de cycles quotidiens sans la détérioration progressive que subissent les portes conventionnelles. Comprendre comment ils fonctionnent, où ils fonctionnent le mieux et quelles spécifications déterminent la décision de sélection est essentiel pour tout responsable d'installation ou spécialiste des achats évaluant cette catégorie de matériel industriel.
Qu'est-ce qui définit une porte à impact de circulation
Une porte à impact routier – également appelée porte battante, porte à double effet ou porte à impact industriel – est un panneau de porte monté sur un mécanisme de pivotement à ressort ou hydraulique qui lui permet de pivoter librement dans les deux sens et de revenir automatiquement en position fermée après chaque utilisation. La caractéristique déterminante qui différencie les portes à chocs des portes battantes standard est leur capacité à absorber le contact direct des véhicules, des chariots ou des équipements sans subir de dommages. Ceci est réalisé grâce à une combinaison de matériaux de panneaux flexibles, de systèmes de pivotement absorbant l'énergie et de conceptions structurelles qui répartissent les forces d'impact sur le panneau plutôt que de les concentrer en un seul point.
L'action de fermeture automatique est mécaniquement critique car elle maintient la séparation des zones (température, poussière, bruit ou contamination) entre les zones adjacentes sans nécessiter aucune action de la part de la personne ou du véhicule qui la traverse. Contrairement aux portes automatiques motorisées qui nécessitent des capteurs, des actionneurs et une infrastructure électrique, les portes à impact routier sont des systèmes mécaniques entièrement passifs. Ils s'ouvrent lorsqu'ils sont poussés, se ferment lorsqu'ils sont relâchés et ne nécessitent aucune source d'alimentation pour fonctionner. Cette simplicité se traduit directement par la fiabilité : il n'y a aucun système électrique susceptible de tomber en panne, aucun capteur susceptible d'être mal interprété et aucun tableau de commande à programmer ou à entretenir.
Comment fonctionne le mécanisme de pivotement et de retour
Les performances d’une porte à impact routier dépendent fondamentalement de la qualité et de la conception de son mécanisme de pivotement. Il existe deux types principaux utilisés dans les applications commerciales et industrielles, chacun avec des caractéristiques de performance différentes adaptées aux différentes intensités de trafic et charges d'impact.
Mécanismes de pivotement à ressort
Les pivots à ressort sont le mécanisme le plus courant dans les portes à impact de circulation pour les applications légères à moyennes. Un ressort de torsion ou un ressort hélicoïdal stocke l’énergie lorsque le panneau de porte s’ouvre et libère cette énergie pour ramener le panneau en position fermée. La tension du ressort est généralement réglable : une tension plus forte produit une fermeture plus rapide et une plus grande résistance à la pression du vent, tandis qu'une tension plus légère réduit la force nécessaire pour ouvrir la porte, ce qui est important dans les applications où les piétons ou les chariots légers doivent passer sans difficulté. Les mécanismes à ressort sont mécaniquement simples, peu coûteux à remplacer lorsqu'ils sont usés et fonctionnent de manière fiable sur une large plage de températures, ce qui les rend appropriés pour les entrées d'entrepôts réfrigérés, les zones de transformation des aliments et les zones adjacentes à l'extérieur où les températures extrêmes sont un facteur.
Mécanismes de pivotement à amortissement hydraulique
Les mécanismes de pivotement hydrauliques combinent une force de rappel à ressort avec un amortisseur hydraulique qui contrôle la vitesse de fermeture, empêchant la porte de se fermer après un choc violent ou dans des situations de circulation intense où un cycle rapide pourrait amener le panneau de retour à heurter une personne ou un véhicule venant en sens inverse. L'amortisseur absorbe l'énergie cinétique pendant la course de fermeture et la libère progressivement, produisant une vitesse de fermeture contrôlée et constante, quelle que soit la force avec laquelle la porte a été ouverte. Les mécanismes hydrauliques sont plus lourds et plus coûteux que les pivots à ressorts uniquement, mais ils constituent la spécification appropriée pour les applications à cycles élevés, les panneaux lourds et les situations dans lesquelles le claquement de porte créerait un problème de sécurité ou de bruit.
Matériaux de panneaux et leurs compromis en matière de performances
Le matériau du panneau constitue le différenciateur le plus visible entre les produits de portes à impact de circulation et les spécifications qui affectent le plus directement la durée de vie, les exigences de maintenance et l'adéquation à des environnements spécifiques. Chaque matériau présente des atouts et des limites qui le rendent approprié pour certaines applications et inapproprié pour d’autres.
- Polyéthylène (panneaux PE/HDPE) : Le polyéthylène haute densité est le matériau de panneau le plus largement utilisé dans les portes à impact industriel. Il est résistant aux chocs, chimiquement inerte, facile à nettoyer et disponible dans des formulations de qualité alimentaire conformes aux exigences de l'USDA et de la FDA pour les environnements de transformation des aliments. Les panneaux PE n'absorbent pas l'humidité, résistent à la plupart des produits chimiques de nettoyage et désinfectants et peuvent résister au contact répété d'un chariot élévateur sans se fissurer ou se briser. Leur limite est la rigidité : les très grands panneaux PE peuvent fléchir excessivement dans les larges ouvertures et ils offrent une isolation thermique limitée par rapport aux alternatives à âme en mousse.
- Panneaux PVC : Les panneaux en PVC (polychlorure de vinyle) sont plus légers que le PE et peuvent être formulés pour être transparents ou translucides, ce qui offre une visibilité à travers la porte — un élément de sécurité important dans les zones à fort trafic où les piétons et les chariots élévateurs partagent des voies d'accès. Les portes à chocs en PVC sont couramment utilisées dans les zones de vente au détail de produits alimentaires, les antichambres d'entrepôts frigorifiques et les zones de production pharmaceutique où la surveillance visuelle des espaces adjacents est une priorité. Le PVC devient cassant à basse température, il n'est donc pas recommandé pour les applications de surgélation ou sous zéro sans une formulation de qualité froide.
- Panneaux isolés à âme de mousse : Pour les applications où la séparation thermique est une exigence principale — la limite entre un entrepôt réfrigéré et un quai de chargement, par exemple — les panneaux à âme en mousse avec des revêtements en acier ou en aluminium offrent une résistance thermique nettement plus élevée (valeurs R de R-8 à R-20 selon l'épaisseur) que les panneaux en plastique solide. Le noyau en mousse ajoute également un amortissement acoustique, réduisant ainsi la transmission du bruit entre les zones. Ces panneaux sont plus lourds que les alternatives en plastique solide et nécessitent des mécanismes de pivotement plus robustes pour supporter le poids supplémentaire sur des milliers de cycles quotidiens.

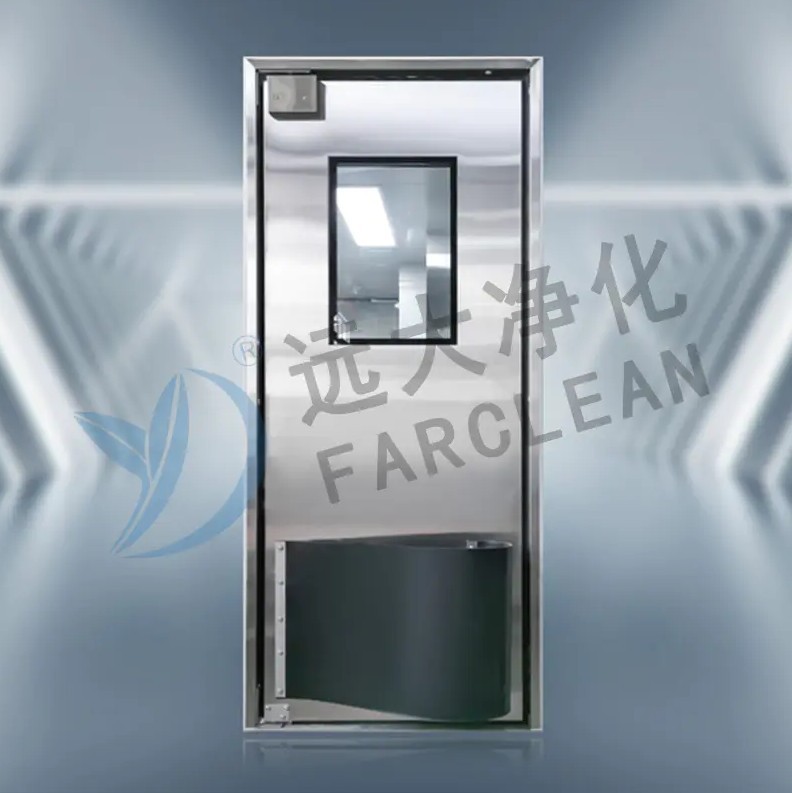

- Panneaux en acier inoxydable : Les portes à chocs en acier inoxydable sont spécifiées pour les applications nécessitant une hygiène, une résistance chimique et une durabilité maximales : salles blanches pharmaceutiques, zones de transformation alimentaire soumises à des lavages à haute pression et installations de manipulation de produits chimiques. Les panneaux en acier inoxydable sont l’option la plus durable disponible, résistants à pratiquement tous les agents de nettoyage et désinfectants industriels et faciles à inspecter pour en vérifier la propreté. Ils sont nettement plus lourds et plus chers que les alternatives en plastique, et conduisent efficacement le froid, ce qui peut être un inconvénient dans les zones sensibles à la température.
Applications typiques dans tous les secteurs
Les portes à impact de circulation sont déployées dans une gamme remarquablement diversifiée d’environnements industriels et commerciaux. Le facteur unificateur dans toutes les applications est la nécessité d’une porte capable de gérer un passage à haute fréquence et souvent forcé tout en maintenant la séparation des zones et en nécessitant un minimum d’entretien.
| Industrie | Emplacement typique | Exigence clé | Panneau recommandé |
| Transformation des aliments | Transition de la production vers l’emballage | Qualité alimentaire, résistance au lavage | PEHD ou acier inoxydable |
| Entreposage frigorifique / Entreposage | Réfrigéré à la limite de la zone ambiante | Isolation thermique, performances à basse température | Panneau isolé à âme en mousse |
| Centres de distribution | Allées de chariots élévateurs, séparateurs de zones | Haute résistance aux chocs, visibilité | PEHD avec panneau de vision |
| Commerce de détail / Supermarchés | Back-of-house jusqu'à l'espace de vente | Finition esthétique, visibilité, fermeture silencieuse | Panneau en PVC ou acrylique transparent |
| Pharmaceutique | Antichambres de salles blanches, zones de production | Résistance chimique, nettoyabilité | Acier inoxydable |
| Fabrication | Divisions des zones de la chaîne de montage | Impact important d'un chariot élévateur, contrôle de la poussière | PEHD robuste |
Spécifications clés à évaluer lors de la sélection
La sélection d'une porte à impact de circulation nécessite d'adapter les spécifications mécaniques et matérielles de la porte aux conditions réelles de l'ouverture, et non simplement de choisir par prix ou par marque. Plusieurs paramètres de spécification sont essentiels pour faire la bonne sélection.
Largeur de porte et configuration des panneaux
Les portes à impact de circulation sont disponibles en configuration à panneau unique (un panneau couvrant toute la largeur de l'ouverture) ou à double panneau (deux panneaux se réunissant au centre, chacun couvrant la moitié de la largeur de l'ouverture). Les portes à panneau unique sont plus simples et créent un joint plus propre au périmètre, mais deviennent peu pratiques au-delà d'une largeur d'environ 1 500 mm car l'inertie du panneau et les exigences structurelles deviennent excessives. Les portes à double panneau sont la configuration standard pour les ouvertures larges – en particulier les allées pour chariots élévateurs, qui nécessitent généralement des ouvertures libres de 2 500 à 4 000 mm – car chaque panneau n'a besoin que de pivoter sur la moitié de l'ouverture pour permettre le passage. Le bord de rencontre entre panneaux doubles doit être équipé d'un joint flexible pour maintenir la fonction de séparation de zones lorsque la porte est fermée.
Panneaux de vision et vitrages de sécurité
Les panneaux de vision (fenêtres transparentes intégrées au panneau de porte opaque) constituent un élément de sécurité essentiel dans tout endroit où les piétons et la circulation automobile partagent la même porte. Un travailleur s'approchant d'une porte d'impact de circulation d'un côté ne peut pas voir un chariot élévateur s'approcher de l'autre côté sans panneau de vision, créant ainsi un risque de collision au seuil. Les panneaux de vision sont généralement fabriqués en polycarbonate ou en verre trempé, positionnés au niveau des yeux (environ 1 200 à 1 600 mm du niveau du sol) et dimensionnés pour fournir une ligne de visibilité adéquate sur toute la largeur de l'ouverture. Dans les applications où les opérateurs de chariot élévateur sont assis à différentes hauteurs, un panneau de vision plus haut s'étendant d'environ 900 mm à 1 800 mm offre une meilleure couverture. Les panneaux de vision doivent être résistants aux chocs (une vitre standard n'est pas un substitut acceptable) et doivent être remplaçables indépendamment du panneau de porte afin de minimiser le coût de réparation des dommages causés par l'impact.
Étanchéité périmétrique et étanchéité inférieure
L'efficacité d'une porte à impact routier pour maintenir la séparation de température, le contrôle de la poussière ou les barrières contre la contamination dépend non seulement du matériau du panneau, mais aussi de la qualité et de la conception de l'étanchéité périmétrique. Les bords supérieurs et latéraux du panneau doivent toucher les joints flexibles à brosse ou à bulbe montés dans le cadre de la porte lorsque la porte est en position fermée. Le bord inférieur présente un défi particulier : la porte doit pivoter librement sans traîner sur le sol (ce qui accélérerait l'usure du pivot et rendrait la porte difficile à ouvrir), tout en minimisant l'écart entre le bord inférieur du panneau et la surface du sol. Les joints inférieurs flexibles — soit un racleur en caoutchouc, soit un joint à brosse monté sur le bord inférieur du panneau — constituent le meilleur compromis, en maintenant un joint quasi continu contre le sol lorsque la porte est fermée sans créer de résistance pendant le cycle d'oscillation.
Considérations d'installation et exigences en matière de cadre
Une porte à impact routier est aussi fiable que son installation. Le cadre de porte doit être structurellement adéquat pour supporter les charges dynamiques répétitives imposées par des milliers de cycles d'impact quotidiens : un cadre qui fléchit sous la charge entraînera un déplacement de l'alignement du pivot au fil du temps, produisant une fermeture inégale et une usure accélérée du mécanisme de pivot. Pour les ouvertures en maçonnerie ou en béton, un sous-cadre en acier soudé ou ancré à l'ouverture structurelle assure la rigidité requise. Pour les cloisons à montants métalliques, la charpente doit être renforcée avec des montants en acier pleine hauteur et des blocages horizontaux pour créer un point de montage pivotant rigide.
La hauteur du pivot est une spécification parfois négligée lors de la planification. La plupart des portes à impact de circulation montent le pivot au niveau du sol (pivot inférieur) et en haut du panneau ou du cadre de porte (pivot supérieur), le poids du panneau étant porté par le roulement de pivot inférieur. Pour les panneaux lourds (portes isolées avec âme en mousse ou panneaux en acier inoxydable d'une hauteur supérieure à environ 1 800 mm), le roulement de pivot inférieur doit être dimensionné pour le poids total du panneau plus la charge dynamique supplémentaire créée par l'impact, qui peut momentanément multiplier la charge statique par un facteur de deux à trois. La spécification d'un roulement de pivot inférieur sous-dimensionné sur une porte à panneaux lourds est une cause fréquente de défaillance prématurée du pivot et est entièrement évitable en confirmant la charge nominale du roulement par rapport au poids calculé du panneau et à la gravité de l'impact prévue.
Exigences de maintenance et durée de vie prévue
L’un des arguments les plus solides en faveur des portes à impact de circulation par rapport aux alternatives électriques est leur besoin d’entretien minimal. Il n’y a aucun moteur à entretenir, aucun capteur à calibrer et aucun système de contrôle à mettre à jour. Le programme de maintenance d'une porte à impact routier bien spécifiée comprend un petit nombre de tâches de routine qui peuvent généralement être effectuées par le personnel de maintenance interne sans formation ni outils spécialisés.
- Lubrification des pivots : Les mécanismes à ressort et à pivot hydraulique nécessitent une lubrification périodique, généralement tous les trois à six mois dans les applications à cycles élevés, pour éviter l'usure des roulements et maintenir une vitesse de fermeture constante. Le type de lubrifiant doit être compatible avec le matériau du mécanisme de pivotement et la plage de température de fonctionnement ; des lubrifiants de qualité alimentaire sont nécessaires dans les environnements de transformation des aliments.
- Réglage de la tension du ressort : Au fil du temps, les ressorts de torsion se détendent légèrement et la vitesse et la force de fermeture de la porte diminuent. La plupart des mécanismes de pivotement à ressort comprennent un mécanisme de réglage qui permet d'augmenter la précharge du ressort sans remplacer le ressort, rétablissant ainsi les performances de fermeture d'origine.
- Inspection et remplacement des joints : Les joints de périmètre et de fond s'usent à cause de contacts répétés et doivent être inspectés tous les trimestres dans les installations à fort trafic. Les joints usés compromettent la fonction de séparation des zones de la porte et doivent être remplacés avant qu'ils ne tombent complètement en panne. Les bandes d'étanchéité de remplacement sont peu coûteuses et simples à installer.
- Remplacement du panneau de vision : Les panneaux de vision en polycarbonate se rayent avec le temps et finissent par devenir trop opaques pour offrir des lignes de visibilité adéquates. Le remplacement des panneaux tous les deux à quatre ans est courant dans les environnements de circulation de chariots élévateurs, et le coût des panneaux de remplacement doit être pris en compte dans la comparaison du coût total de possession avec d'autres types de portes.
Une porte à impact de circulation correctement spécifiée et correctement entretenue dans une application industrielle de service moyen peut offrir une durée de vie de dix à quinze ans avant qu'un remplacement de composant majeur ne soit nécessaire. Dans les applications à cycle très élevé (un centre de distribution occupé traitant des centaines de passages de chariots élévateurs par équipe), le remplacement du mécanisme de pivotement tous les cinq à sept ans est une attente plus réaliste, mais le coût global de possession reste considérablement inférieur à celui des alternatives de portes motorisées lorsque l'élimination de la maintenance électrique, du remplacement des capteurs et des mises à jour du système de contrôle est prise en compte dans la comparaison.
